Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.
Gambar Sensor PIR
Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.
Sensor PIR terdiri dari beberapa bagian yaitu :
- Lensa Fresnel
- Penyaring Infra Merah
- Sensor Pyroelektrik
- Penguat Amplifier
- Komparator
Prinsip Kerja Sensor PIR
Pancaran infra merah masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, karena sinar infra merah mengandung energi panas maka sensor pyroelektrik akan menghasilkan arus listrik. Sensor pyroelektrik terbuat dari bahan galium nitrida (GaN), cesium nitrat (CsNo3) dan litium tantalate (LiTaO3). Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian sinyal ini akan dikuatkan oleh penguat dan dibandingkan oleh komparator dengan tegangan referensi tertentu (keluaran berupa sinyal 1-bit). Jadi sensor PIR hanya akan mengeluarkan logika 0 dan 1, 0 saat sensor tidak mendeteksi adanya pancaran infra merah dan 1 saat sensor mendeteksi infra merah. Sensor PIR didesain dan dirancang hanya mendeteksi pancaran infra merah dengan panjang gelombang 8-14 mikrometer. Diluar panjang gelombang tersebut sensor tidak akan mendeteksinya. Untuk manusia sendiri memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer (nilai standar 9,4 mikrometer), panjang gelombang tersebut dapat terdeteksi oleh sensor PIR. (Secara umum sensor PIR memang dirancang untuk mendeteksi manusia).
Jarak pancar sensor PIR
Sensor PIR memiliki jangkauan jarak yang bervariasi, tergantung karakteristik sensor. Proses penginderaan sensor PIR dapat digambarkan sebagai berikut:
Pada umumnya sensor PIR memiliki jangkauan pembacaan efektif hingga 5 meter, dan sensor ini sangat efektif digunakan sebagai human detector.
Fungsi / Penerapan Sensor Gerak
Contoh penerapan Sensor Gerak biasanya diterapkan pada Pintu-Pintu masuk Mall, Supermarket, Bandara atau pun hotel yang terbuka secara otomatis. Sensor akan aktif setelah ada objek yang mendekat dan dalam jangkauan sensor dan nantinya sensor akan mendeteksi adanya pancaran inframerah dari objek yang mendekat, yang nantinya akan mengaktifkan sensor tersebut.

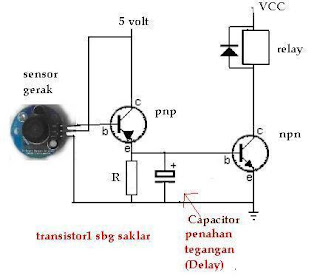

Skema Sensor Gerak
Rangkaian diatas buat mendeteksi kalo ada orang yang datang. Sensor gerak yang digunakan DI-PIR Motion Detector.
DI-PIR Motion Detector adalah modul sensor yang memiliki 1 bit data keluaran, logika “0” dan “1”. Keluaran akan berlogika “0” saat mendeteksi perubahan kondisi penyulutnya (trigger) yang dalam hal ini adalah motion atau pergerakkan manusia.
Cara kerja rangkaian kira2 begini:
saat tdk ada orang keluaran sensor bernilai 5 v TR1 tdk aktif , Tegangan emitornya nol sehingga tegangan transistor kedua tdk aktif.
saat ada orang, keluaran sensor menjadi 0 volt, trasistor pertama aktif , tegangan emiternya mendekati 5 volt , tegangan tsb mengisi capasitor dan mengaktifkan transitor ke 2 (relay on). tegangan capacitor ini akan bertahan beberapa saat (delay) tergantung nilai capacitor.
Lamanya delay bisa diatur dengan merubah2 nilai capacitor.
